KNX-LUNOS-Control4

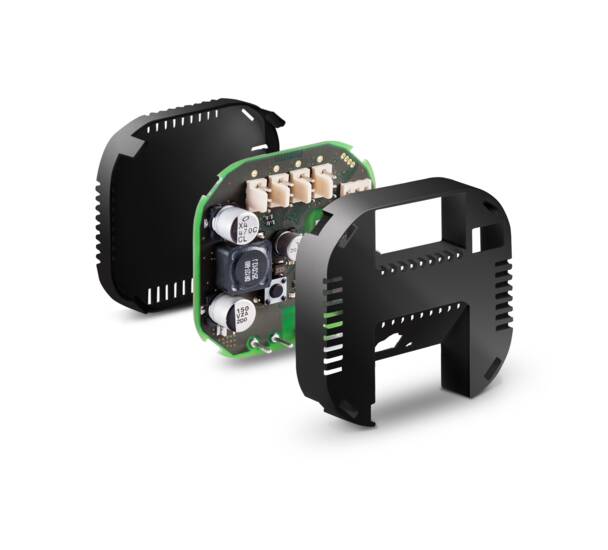

Das Steuermodul KNX-LUNOS-CONTROL4 ermöglicht die direkte Ansteuerung von bis zu vier Lüftungsgeräten (beispielsweise zwei Paaren der e²-Serie oder Kombinationen mit Ablüftern wie dem RA 15-60). Für anspruchsvollere Bauprojekte lassen sich mehrere Module flexibel kaskadieren und im Master/Slave-Betrieb synchronisieren. Das System unterstützt standardisierte HVAC-Betriebsarten – von Komfort- und Standby-Modus bis hin zur Stoßlüftung. In Kombination mit passenden Messwerten aus dem KNX-Bus lässt sich der Betrieb vollautomatisch an Parameter wie Feuchte, Innentemperatur oder CO₂-Gehalt anpassen.

Dank der sehr kompakten Bauform lässt sich das Modul unkompliziert in einer tiefen Unterputzdose installieren. Für maximale Flexibilität in der täglichen Handhabung verfügt das Gerät neben der Bus-Anbindung auch über direkte Schalter- beziehungsweise Tastereingänge, sodass Lüftungsstufen auch manuell über klassische Taster geschaltet werden können. Ein integrierter Leitungsausgleich sorgt zudem dafür, dass auch bei längeren Kabelwegen zu den Lüftern stets ein stabiler Betrieb gewährleistet ist.

Wie die verschiedenen Betriebsmodi eingestellt werden, zeigt unser Partner die Arcus Electronic Design Services GmbH in seinen folgenden Videos.

KNX Control4 Grundeinstellungen

KNX Control4 Nachteinstellungen

KNX Control4 Abluftgerät hinzufügen

Das Steuerungsmodul entspricht allen geltenden europäischen Richtlinien für Niederspannung sowie Elektromagnetische Verträglichkeit (EMV) und ist CE-zertifiziert. Mit der Schutzart IP20 ist es für den sicheren Betrieb in trockenen Innenräumen ausgelegt und arbeitet im Bereich der Schutzkleinspannung von 24 bis 32 V DC.

Neben der klassischen Raumlüftung bietet das Modul erweiterte Funktionspotenziale: Durch den Abgleich absoluter Feuchtewerte von innen und außen lässt es sich hervorragend für die gezielte Kellertrocknung einsetzen. Zudem unterstützt ein intelligenter Sommerbetrieb die Nachtauskühlung des Gebäudes. Eine integrierte Laufzeiterfassung behält die Auslastung im Blick und erinnert zuverlässig an den anstehenden Filterwechsel.

Damit die automatisierten Schutz- und Regelungsfunktionen greifen können, müssen die entsprechenden Sensorwerte (wie Temperatur, Luftfeuchte oder CO₂) von geeigneten Sensoren über den KNX-Bus zur Verfügung gestellt werden. Zudem ist bei der Dimensionierung der Spannungsversorgung auf eine ausreichende Dimensionierung (24–32 V DC) für die maximale Anzahl der angeschlossenen Ventilatoren zu achten.

Das Modul ist kompatibel mit allen LUNOS-Lüftern der e²-Reihe, dem ego sowie dem RA 15-60. Im Lieferumfang enthalten sind das Steuermodul KNX-LUNOS-CONTROL4, die passenden Anschlussklemmen sowie eine ausführliche Produktdokumentation inklusive ETS-Applikationsbeschreibung.

• Spannungsversorgung der Lüfter aus Niederspannung 24 .. 32 VDC
• Betrieb von 2 Lüfterpaaren (4 Lüfter) mit einem Modul
• Mehrere Module kaskadierbar (Master/Slave-Betrieb)
• Steuerung der Lüfterstufen und Richtungen sowie der Wärmerückgewinnung
• Manuelle Einstellung der Lüfterstufen über Taster-/Schaltereingänge oder KNX-Telegramme
• Automatische Filterwechselanzeige bei Erreichen der Wechsellaufzeit
• Anpassung von Lüfterleistung und Wärmerückgewinnung nach den Größen:
  • Luftfeuchtigkeit relativ (Innen) zur Feuchteabführung
  • Luftfeuchtigkeit absolut (Innen/Außen) zur Kellertrocknung
  • Temperatur (Innen) zum Gebäudeschutz
  • Temperatur (Innen/Außen ) zur Optimierung der Wärmerückgewinnung
  • Temperatur (Innen/Außen/Soll) zur Heizungs-/Kühlungsunterstützung
  • CO2-Konzentration

• Die Größen Temperatur (Innen/Außen), Luftfeuchte und CO2-Konzentration müssen von anderen KNX-Komponenten bereitgestellt werden
• Zuluftbetrieb um separate Abluftgeräte zu unterstützen
• Abluftbetrieb (in Kombination und einzeln)
• Kompensation der Leitungswiderstände (bei großen Leitungslängen) möglich

Betrieb im HVAC-Mode gemäß KNX-Standard Betriebsarten:

• Komfortbetrieb (HVAC)
• Standbybetrieb (HVAC)
• Nachtbetrieb (HVAC)
• Temperaturschutzbetrieb (HVAC)
• Stosslüften (erweiterter HVAC-Mode)
• Ruhe (Aus) (erweiterter HVAC-Mode)
• Sommerbetrieb (Schaltobjekt)
• Nachtbetrieb (Schaltobjekt)

Alle HVAC-Betriebsarten sind in den Experten-Einstellungen frei konfigurierbar.
