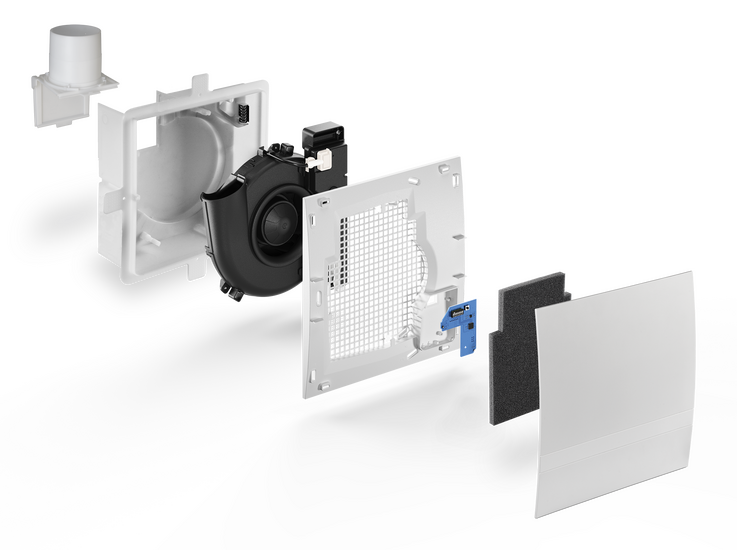

Silvento ec V

Besonderheiten

Über die Auswahl der verschiedenen Steuerplatinen bestimmt man die Funktionen des Silvento ec V. Dadurch wird er zu einem wahren Alleskönner und Volumenströme sind bei Abweichungen vom Soll-Wert einstellbar.

Die Steuerung des Silvento ec V wird aus vier verschiedenen Steuerungs-Platinen gewählt:

1. Basisplatine:
   Basisplatine mit Stufenschaltung, Einschaltverzögerung, Zeitnachlauf, Intervallschaltung, Grund- und Bedarfslüftungsstufen von 15 - 100 m³/h über DIP-Schalter konfigurierbar.


2. Komfortplatine:
   Die Ausstattung und Lüftungsstufen wie Basisplatine (15 - 100 m³/h) zuzüglich Feuchte- und Temperatursensor mit stufenloser, intelligenter Regelung im Feuchtebetrieb.


3. Komfortplatine+ VOC:
   Mit Sensoren für Feuchtigkeit, Temperatur und VOC einschließlich CO₂-Äquivalent ausgestattet. Wird für eine bedarfsgerechte Lüftung auf Basis der Sensorik gesteuert. Lüftungsstufen wie Basisplatine (15 - 100 m³/h).


4. Kellerplatine:
   Die Kellerplatine wurde für die besonderen Anforderungen der Entlüftung von Kellerräumen entwickelt, mit Feuchte-/Temperatursensor und einem Volumenstrom von bis zu 60 m³/h.



Alle Platinen sind mit drei aufsteckbaren Erweiterungsmodulen kombinierbar:

1. Bewegungsmeldermodul:
   Mit dem radargestützten Bewegungsmelder werden Schalter überflüssig. Sämtliche Steuertechniken des Grundmoduls werden über den Bewegungsmelder ausgelöst.


2. Funkmodul:
   Mithilfe diesen Moduls kann der Silvento ec V über Funk von externen Steuerungen, Sensoren oder mit Funkschaltern ohne weitere Verkabelung ferngesteuert werden.


3. WLAN-Modul:
   Mit dem 5/WM lässt sich das Lüftungssystem jetzt kabellos und aus bis zu 100 Metern Entfernung in offenen Bereichen steuern und überwachen. Dabei können Logdaten des Geräts ausgelesen werden, wie:

- Laufzeiten
- Bewegter Volumenstrom
- Filterwechsel
- Betriebsdauer
- Aktuelle Systemzustände

Die Daten stehen sowohl in Echtzeit als auch bei Bedarf per Diagnosekabel zur Verfügung. So ist jederzeit eine detaillierte Analyse und Überwachung möglich, um Störungen frühzeitig zu erkennen.

Der Einbau im Bereich 1 und 2 in Bade- und Duschräumen entsprechend VDE 100 ist zulässig, siehe auch unter Donwloads im Dokument "Raumpositionierung/Einbau Lüftungsgeräte". Für die Montage des Silvento ec V an Außenwänden stehen spezielle Außenwandgehäuse zur Verfügung. Je nach Fassadengestaltung können passend zur Fassade Außengitter oder Außenhauben ausgewählt werden.

Der Silvento ec V hat am 21. April 2021 die Allgemeine Bauaufsichtliche Zulassung Z-51.1-215 vom DIBt erhalten.

Extra

Als Erweiterung des Funktionsumfangs sowie zur Nutzung von Logging-Funktionen kann der Silvento ec V mit der Diagnosesoftware verwendet werden. Durch den äußerst geringen Energieverbrauch ist der Silvento ec V so effizient, dass er nicht in die Klassifizierung für das Energielabel fällt und somit gar nicht gelabelt werden darf.

Art.-Nr. 41210

Hier geht's zu allen Ausschreibungstexten.

Lüftungsgeräte und deren Zubehör, welche einen Verwendbarkeitsnachweis in Form einer abZ (allgemeine bauaufsichtliche Zulassung) des DIBt (Deutsches Institut für Bautechnik) besitzen, erfüllen die Anforderungen der abZ nur, wenn sie nach den Vorgaben aus ebendieser abZ verbaut werden und im beschriebenen Einsatzbereich betrieben werden. Zur Einhaltung der Anforderungen der abZ gilt es, insbesondere Aufmerksamkeit auf die jeweilige, individuelle Einbausituationen und optional verplantes/verbautes Zubehör zu legen. Die Prüfung der Einhaltung der Anforderungen aus abZ sowie aus z.B. den Landesbauordnungen muss bauseits erfolgen.

Zudem sind auf die von LUNOS bereitgestellten Druck-Volumenstrom-Kennlinien (werksseitige Volumenströme in Abhängigkeit des Druckaufbaus am Ausblas) bei der Bemessung der Volumenströme in Abhängigkeit der auftretenden Gegendrücke zu achten. Bei den aufgeführten Volumenströmen handelt es sich um erreichbare Mindestvolumenströme unter Norm-Bedingungen (rho = 1,2kg/m3) unter Berücksichtigung von möglichen Stördrücken bis 60 Pascal (nach DIN 18017-3).

Silvento ec-Typ V 1) oder KL 2)	Platinen 5/ZI, 5/FK 5/VOC 5/KE
Volumenstrom (fein einstellbar) 3) 4)	15/20/30/40/45/50/60/100 m³/h
Schallleistungspegel LW 3) 5)	18/22/29/36/38/40/44/54 dB(A)
Schalldruckpegel bei 1 m Abstand	10/14/21/28/30/32/36/46 dB(A)
Schalldruckpegel bei 3 m Abstand	0/5/12/18/20/23/26/36 dB(A)
Leistungsaufnahme 3)	1,7 - 6 (14,5) W
Versorgungsspannung	200 - 240 V AC 50/60 Hz
Steuerspannung	0 - 10 V
Schutzart	IPX5

Die technischen Daten beziehen sich immer auf feineingestellte Volumenströme im freiblasenden Zustand (Prüfanordnung mit 1 m DN100 Aluflexrohr mit einem 90°-Bogen).
