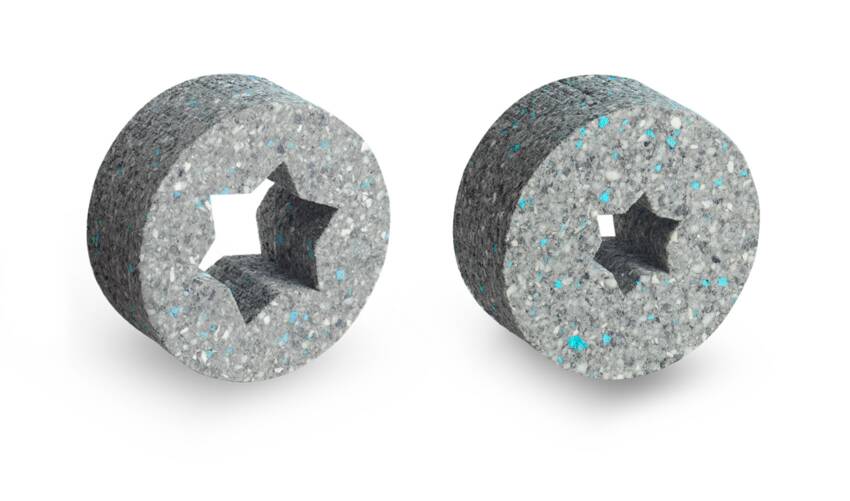

9/SD-S und 9/SD-SK

Sternförmige Dämmstruktur:
Optimierte Geometrie für maximale Schallabsorption bei gleichzeitig geringem Strömungswiderstand.

Effektiver Doppelnutzen:
Dämpft zuverlässig einfallenden Außenlärm sowie Eigengeräusche des Lüftungssystems.

Zwei Baugrößen:
Erhältlich als Standard-Schalldämpfer (9/SD-S) und als kompakte Kurzvariante (9/SD-SK) für dünnere Außenwände.

Flexibel skalierbar:
Je nach Wandstärke und erforderlichem Dämpfungswert können mehrere Elemente im Rohr hintereinander positioniert werden.

Die Installation erfolgt denkbar einfach werkzeuglos direkt im Rundkanal 9/R 160 (Ø 160 mm). Die Schalldämpfelemente werden vor oder hinter dem Lüftereinschub in das Rohr eingeschoben. Sie eignen sich sowohl für die Erstmontage als auch zur mühelosen Nachrüstung im Bestand.

Die Schalldämpfer bestehen aus hochwertigen, alterungsbeständigen Dämmstoffen (Basotect® / Weichschaumstoff). Sie unterstützen in Kombination mit den Lüftungsgeräten (z. B. e²60, ALD) die Nachweisführung nach DIN 4109 (Schallschutz im Hochbau) sowie DIN 1946-6.

Einfache Nachrüstung: Kann jederzeit in bestehende 160er-Wandeinbaurohre eingesetzt werden.

Anpassbare Länge: Bei Bedarf leicht zuschneidbar für individuelle Platzverhältnisse im Wandkanal.

Wartungsfrei: Langlebiges Material ohne Abrieb oder Leistungsverlust über die Betriebszeit.

Beachten Sie bei der Planung, dass der Einsatz von Schalldämpfelementen den freien Querschnitt des Kanals leicht verändert. Die Anzahl der eingesetzten Dämpfelemente sollte auf den gewünschten Luftvolumenstrom des jeweiligen Lüftertyps abgestimmt werden (z. B. nicht empfohlen für Standard-e² bei Volllast).

Kompatibilität: Passend für Rundkanal 9/R 160 (ALD, ALD-S, ALD-SV, e²60, RA 15-60).

Durchmesser: Ca. 150 mm (passgenau für Ø 160 mm Rohr).

Bautiefe: 9/SD-S: 69 mm | 9/SD-SK: verkürzte Bauform.

Lieferumfang: Schalldämpfelement in der gewählten Variante.
